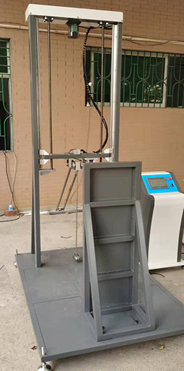

GB19272-2024 室外健身器材的安全通用要求擺動部件撞擊測試塊。通過處理加速度計測量的每次撞擊數據,獲得加速度的峰值

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

F.2.2 測試塊

為一個直徑為 160 mm±5 mm.重 4.6 kg±0.05 kg 的鋁球。鋁球表面粗糙度小于 25 pμm,使撞擊

面和加速度計之間的撞擊均勻傳遞。

F.2.3 加速度計

能測量三軸加速度。安裝在測試塊(F.2.2)的重心處,敏感軸與測試塊運動方向誤差不大于2°。

F.2.4 鏈條

數量2根、直徑6mm、長1600 mm(從轉軸到測試塊)。

F.3 試驗程序

F.3.1 試驗準備

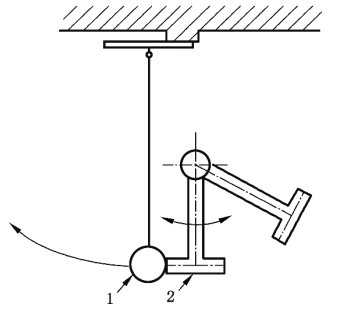

懸掛測試塊,調整測試塊與擺動部件間的位置,使測試塊位于擺動部件的運動平面內,并且擺動部

件前端正好碰到測試塊,與測試塊重心同高。

F.3.2 釋放擺動部件

將擺動部件提到60°±1°釋放位置釋放,擺幅小于60°的按最大擺幅位置,撞擊測試塊。

F.3.3 收集數據

收集10次撞擊效果符合要求的撞擊數據。測量并記錄撞擊加速度的峰值。
