GB7251耐扭力試驗裝置
產品型號
更新時間
2024-10-31廠商性質
瀏覽次數
807產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
一、產品概述：適用于檢測電纜配電盤與分線箱在靜力、拉力和壓力情況下外殼防護性能。

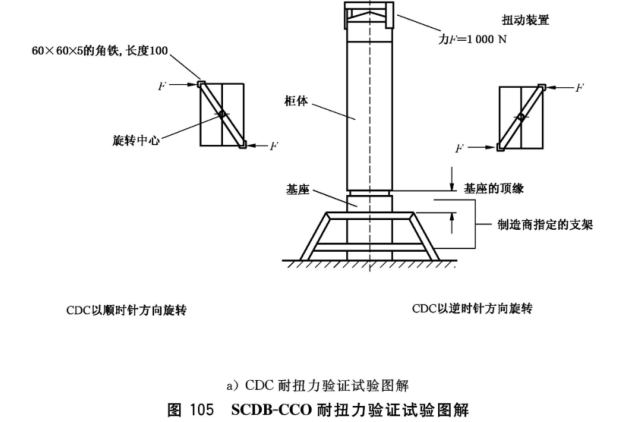

二、符合標準：按照GB7251.5-2017中10.2.101.2、10.2.101.4章節及圖104、圖106要求、參考1IEC6439.7-2018標準要求。
三、主要參數：
1、控制方式：PLC控制，觸摸屏人機界面智能操作；
2、測試工位：1工位；
3、框架結構：靜壓結構龍門式結構，中心固定臺，二組三維可調裝置實現扭力和拉力等動作，安裝有調平運輸裝置，標準獨立控制箱，均采用鋼制防靜電噴涂工藝；
4、試樣尺寸：1000*800*2000mm(長寬高)，400*400*500mm(長寬高)；
5、靜壓載荷：8500N/m2，采用輪輻式力值傳感器連接施壓鋼板進行；
6、靜壓驅動：伺服減速電機驅動滾珠絲杠；
7、升降高度：試驗地面以上500-2000mm；
8、拉力驅動，前后左右各一組伺服馬達施壓；
9、拉力載荷: 1200N,力值程序可設定；
10、壓力載荷: 60N,力值程序可設定；
11、力值顯示:力值傳感器連接PIC,觸摸屏顯示，共5組力值傳感器；
12、力值精度: 0.1N；
10、升降方式: 電機驅動，扭力拉力共用高度2000mm；
11、扭力驅動：兩組伺服減速電機驅動滾珠絲杠；
12、扭力距離調節：1100mm；
13、扭力反饋：S型力值傳感器，精度±1N;
14、前后距離：350mm可調，手動；
