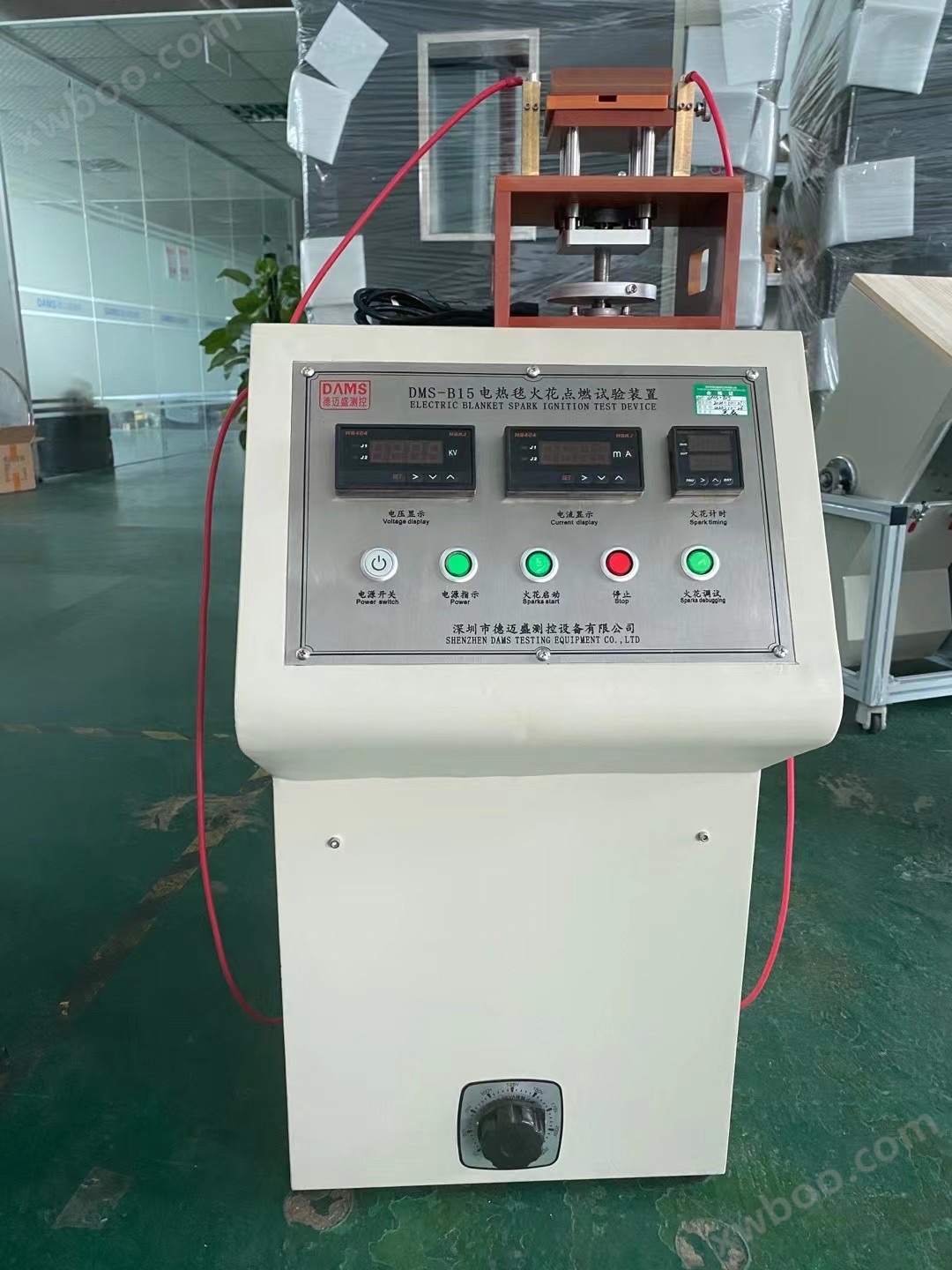

火花點燃試驗裝置
*1．標準要求:按照9706.1-2020第11.2.2的條款，IEC60601-1:2015條款11.2.2.1要求，可用于對富氧環境醫療設備，進行火花點燃測試；富氧環境是指環境壓力不超過110kPa時，濃度大于25%;或者環境壓力大于110kPa時，氧分壓大于27.5kPa。
2.測試目的:火花點燃測試工裝用于富氧環境中板卡或器件的火花點燃試驗，利用此裝置進行火花點燃試驗以確定是否存在點燃源
3．火花點燃測試工裝：富氧環境的外部排氣口不應位于因安裝在ME設備或ME系統外部的電氣元器件（在正常狀態或單一故障狀態下會產生火花的元器件）面產生著火風險的位置，在操作最不利的狀況下，如果電子元件臨近環境中的氧濃度不超過25%則認為著火的風險足夠低。通過檢查來檢驗是否符合要求。4.設備參數
*4.1銅電極φ3mm?1條，銅電極φ1mm1條
4.2可調直流電源，電壓DC0-100V可調
4.3電阻0-200歐可調
4.4電感0-12mL可調
4.5電容0-1500uF可調
*4.6數顯電壓表0-500V，精度0.5%，顯示精度0.1V
*4.7數顯電流表0-5A,精度0.5%，顯示精度0.01A
4.8功率因素表PF 0-1，顯示精度0.01
*4.9探針移動速度0-20mm/s，速度精度0.1m/s
*4.10火花點燃次數1-9999可設置
4.11點燃時間0-9.99s可設置
4.12氧氣流量計0-10L/min ??2%FS
4.13人機界面采用西門子觸摸屏，控制采用西門子PLC
5.原理：通過流量計控制氧氣流速，通過步進電機帶動絲桿移動探針，精確保證探針充分接觸。外框采用有機玻璃，方便觀察試驗現象。
