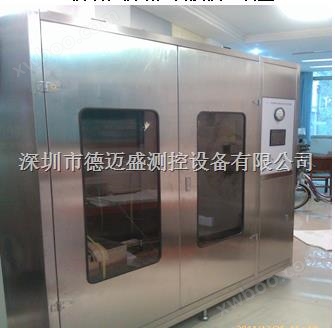

吸油煙機油脂分離度試驗裝置DMS
產品型號
DMS更新時間
2025-11-11廠商性質
生產廠家瀏覽次數
1594產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS
吸油煙機空氣性能試驗系統
型號：
吸油煙機空氣性能試驗裝置GB/T17713
型號：
吸油煙機空氣性能試驗室DMS
型號：DMS
詳細介紹
一、吸油煙機油脂分離度試驗裝置設備簡介：
吸油煙機油脂分離度試驗裝置依據 GB_17713-2011 附錄 E 相關要求，適用于測試吸油煙機的油脂分 離度性能。 吸油煙機分離油脂量與油煙氣體中所含油脂量之比，即油脂分離度。試驗裝置為 模擬廚房的環境，分別由主箱體、滴液系統、溫控系統、獨立過濾器和輔助風機 組成。其中主箱體由均衡室和油煙發生室上下兩部分組成。設備采用全不銹鋼制 造，外形美觀大方，內部布置合理。主要測控儀表閥門采用進口產品。PLC+觸摸 屏人機交互界面操作簡便、全觸控操作，可自動設定試驗條件，試驗過程由程控 器自動控制運行，PLC 內部程式可以根據測試數據自動計算測試結果。
二、吸油煙機油脂分離度試驗裝置主要技術性能指標：
1．用 途：主要用于吸油煙機油脂分離度試驗。
2．設計依據：GB_17713-2011《吸油煙機》；
3．測試原理：GB_17713-2011附錄E相關要求；
4. 測試機型和規格： 機型：頂出風吸油煙機;
5. 抽油煙機規格：1400（L）×800（W）×700（H）以內 ; 5．試驗用油：20℃時粘度為70mm2/s±10 mm2/s 的玉米油。
6．樣機電源：單相 AC 50～300V，50Hz，容量 1kW。
7．測試工位：單工位。
8．溫控精度：距鍋底邊40mm 處的溫度始終保持在 290℃±10℃。
9．滴液速度：全部液體需在 30min±15s 內勻速滴完。
10．測量參數：吸油煙機油脂分離度。
11．控制參數：自動測試狀態各工作流程符合標準要求。
12．電源容量：單相220V＋N＋G，3KVA/50Hz。
13．氣 源：壓縮空氣0.4～0.6Mpa。
14．外形尺寸：2000W×1000D×2650H。
三、測試原理及布局
本方案采用吹風式測試模式，根據設定風量自動開啟噴嘴組合，通過變頻器無極調節輔助風機的頻率來控制風量；風室中間由均流孔板、噴嘴、啟動執行機構及噴嘴板構成。本系統通過測量噴嘴前后壓差自動計算風機風量。本設備運行時，開啟新風機性能試驗裝置，通過控制風室噴嘴開合組合以及變頻裝置電流頻率來控制輔助風機的風量，通過高精度微壓計測量對應風量下的靜壓，從而得到被測風機風量和風壓的對應數據。
