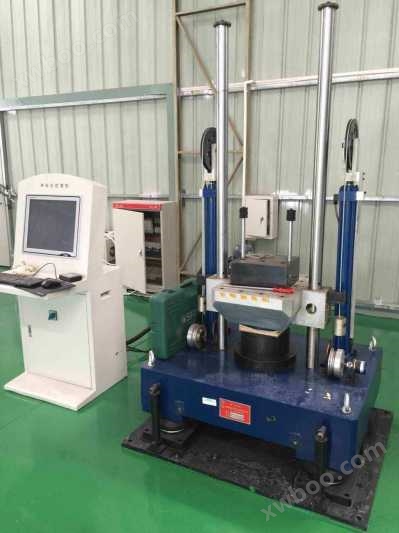

電池沖擊試驗機DMS-JSD
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
716詳細介紹
電池加速度沖擊試驗裝置進行鋰原電池和其它原電池、以及鋰離子電池、鎳氫、鎳鎘電池、鉛酸電池等的機械沖擊試驗；同時還用來模擬產品在使用、裝卸或運輸過程中遭受沖擊的環境，以確定該產品對各種沖擊力的適應性，并評定其結構的完好性。
1. 適用范圍：
電池加速度沖擊試驗裝置適用于鋰離子、鎳氫、鎳鎘、鉛酸、金屬氫化物鎳等多種類型的單體電池和電池組，依據GB/T31467 -2015 GB8897.4-2002（idt IEC60086-4:2000）《原電池 第4部分: 鋰電池的anquan要求》、GB8897.5-2006（idt IEC60086-5:2005）《原電池 第5部分：水溶液電解質電池的anquan要求》、IEC 62133:2002《堿性或其它非酸性電解液二次單體電池和電池組 ?便攜式密封二次單體電池和電池組的anquan要求》、IEC61951-1:2003《含堿性或其它非酸性電解質的便攜式密封可再充電電池和電池組 第1部分:鎳鎘電池》、IEC61951-2:2003《含堿性或其它非酸性電解質的便攜式密封可再充電電池和電池組 第2部分:鎳金屬氫化物》、IEC 61960:2003《堿性或其它非酸性電解液二次單體電池和電池組 ?便攜式二次鋰單體電池和電池組》、UL 1642:2005《鋰蓄電池組》進行沖擊試驗項目、GB 31241-2014《便攜式電子產品用鋰離子電池和電池組anquan要求》。
電池加速度沖擊試驗裝置同時還適用于尺寸較大，重量小于20Kg的電子元器件、儀器儀表及其帶包裝的機電設備，按照相關標準GB/T2423.5 -1995、IEC68-2-29: 1987的要求，模擬產品在使用、裝卸或運輸過程中遭受沖擊的環境，以確定該產品對各種沖擊力的適應性，并評定其結構的完好性。
2. 電池加速度沖擊試驗裝置技術指標
2.1 系統主要指標
|
*大試驗負載 |
50kg |
|
工作臺尺寸 |
400*400 |
|
臺體尺寸(L*W*H)（mm） |
1650*900*2850 |
|
峰值加速度（m/s2） |
150-6000（半正弦波） |
|
臺體重量 |
3000 |
|
電源電壓 |
3φ380VAC±10% ?50Hz |
|
消耗功率 |
1.3kVA |
2.2 電池加速度沖擊試驗裝置測量技術指標
|
量程 |
0.1V、1V、10V |
|
采樣頻率 |
192kHz |
|
信號調理 |
模擬濾波器和160Db/Octave數字抗混疊濾波器 |
|
測量方式 |
單幀、多幀 |
|
幀長度 |
512，1024，2048，4096，8192，16384 |
|
測量精度 |
0.1db |
|
脈沖持續時間 |
50-1ms |
|
頻率范圍 |
DC~22000Hz |
|
時域分析 |
沖擊波性自動對準、自動容差帶檢測、峰值加速度、脈沖寬度、速度變化量等檢測 |
|
沖擊響應譜分析 |
對數分辨率1/1、1/3、1/6、1/12、1/24倍頻程分析，調整阻尼系數和Q（品質因數）值，獨立調整下限、上限和參考頻率 |
|
沖擊波形 |
半正弦 |
?
